1.單組份室溫固化脫醇型硅橡膠，中性，對金屬等無腐蝕。在室溫下硫化后成柔軟的彈性體，可在-60～180℃范圍內長期使用；
2.良好的粘結性，對硅膠,不銹鋼,鋁材，鋼化玻璃，各種油漆表面，PC，PMMA等多種工程塑料有良好的粘結性；
3.良好的耐紫外光、臭氧、耐氣候老化特點，具有防潮、抗腐蝕、抗沖擊和熱沖擊、防震等功能；
0755-2964-0159
1、硅膠粘膠水膠水KJ-998-5T，為單組份室溫固化脫醇型硅橡膠，中性，對金屬等無腐蝕。在室溫下硫化后成柔軟的彈性體，可在-60～180℃范圍內長期使用；
2、良好的粘結性，對硅膠,不銹鋼,鋁材，鋼化玻璃，各種油漆表面，PC，PMMA等多種工程塑料有良好的粘結性；
3、良好的耐紫外光、臭氧、耐氣候老化特點，具有防潮、抗腐蝕、抗沖擊和熱沖擊、防震等功能；

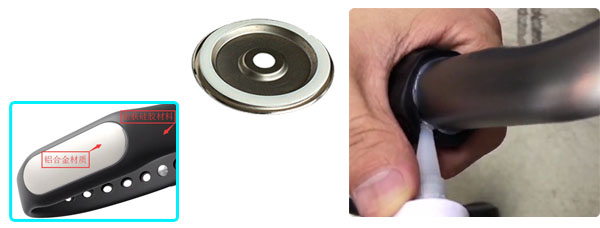

用于硅膠與硅膠、硅膠與塑料、硅膠與金屬的粘合，如：硅膠制品、硅膠餐具、節(jié)能燈、LED射燈邊框、光通信配件、太陽電池組件邊框以及接線盒等的粘結密封、電子元器件的密封、工業(yè)電器設備的涂復、粘接等。具有防潮、防震、絕緣作用。
硅膠粘金屬膠水KJ-998-5T，應用圖示1

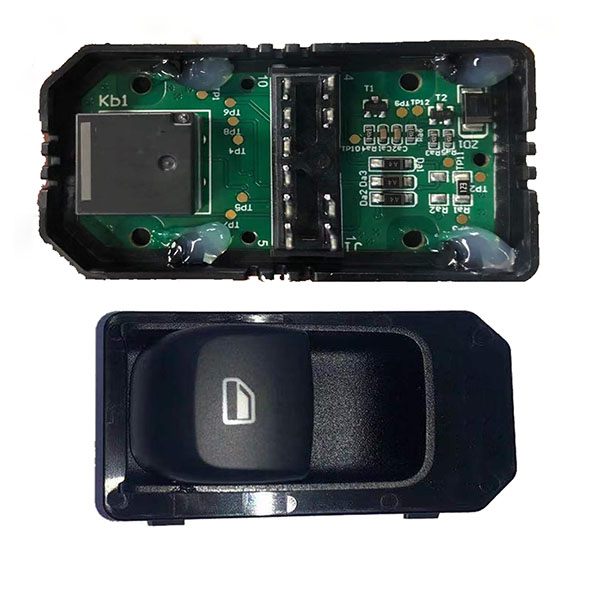

KJ-998-5T汽車窗控部件密封防水案例應用
硅膠粘金屬膠水KJ-998-5T，圖示3
|
ASTM
|
性 能 |
單 位 |
數 據 |
|
產品硫化前 |
|||
|
外觀 |
微小塌陷膏狀物 |
||
|
顏色 |
透明 |
||
|
表干時間 |
分鐘 |
20～60
|
|
|
機械性能：25℃，相對濕度 50％，硫化7 天 |
|||
|
D1475
|
比重 |
1.05
|
|
|
D2240
|
硬度（Shore A） |
≥20
|
|
|
D412
|
拉伸強度 |
MPa
|
≥2.0
|
|
D412
|
相對伸長率 |
%
|
≥250
|
|
電性能：25℃，相對濕度 50％，硫化7 天 |
|||
|
D149
|
電氣強度 |
kV/mm
|
≥15
|
|
D150
|
介電常數 |
～3.0
|
|
1. 所有粘接材料的表面都應干凈干燥。用無水乙醇、異丙醇、丙酮和丁酮將要涂覆元器件表面灰塵、油污擦洗干凈。
2.為了得到最佳的粘接效果，可使用深圳市科佳膠粘材料有限公司的KJ-770系列相適合的底涂劑。先用溶劑將被粘接材料表面清洗干凈并涼干10分鐘，再用科佳底涂劑把材料表面進行處理并晾干60分鐘(或60度/20分鐘)后粘合。
3.將KJ-998-5T適量膠水均勻涂于粘接面，當膠料暴露在空氣中時，膠料表面很快將結皮，因此在膠料表面結皮前完成材料的粘接施工（建議在4分鐘內）,多余的膠料用溶劑擦洗干凈,然后把粘接件粘貼在一起，粘接層中的氣泡必須趕盡，施加一定壓力，放置在23～30℃,濕度≥60﹪環(huán)境下24小時后方可移動，粘接強度7天后達到最高。
1.膠料表面結皮后，固化繼續(xù)靠空氣中水汽由表到里逐漸進行的，在室溫、相對濕度50％的條件下，硫化24小時后，膠料的硫化深度為3mm左右。因此對于超過5mm的涂層最好采用分批施工方法，即每次刮涂3mm左右，固化后再繼續(xù)下一次施工。相對濕度更低，硫化時間相應延長。
2.在搬動或包裝粘接產品前，確信粘接部位不會因此受到影響，一般情況下，室溫放置24小時可以移動，完全徹底固化需1周。
1 .在8℃～25℃貯存，出廠原包裝未破情況下，從生產日期算起，保質期為6個月。
2 .本產品使用完后應將包裝管的塑料蓋子旋緊，以防剩余的膠在管中固化。
本產品有100g鋁管包裝和300ml塑料筒包裝，按非危險品運輸。
本產品對眼睛有刺激性，使用時注意不要弄到眼睛中，萬一不慎弄到眼睛中，應立即用自來水沖洗，然后請醫(yī)生診治。存放時，注意不要讓小孩接觸。
聲明：本說明書僅供參考，不構成保證聲明，不能視為技術性指標，客戶須自行測試是否合適其特定要求及需要?？萍涯z粘材料有限公司保留更改此單張內容而不作另行通知的權利.科佳公司不承擔特定情況下使用科佳產品出現的問題, 不承擔任何直接,間接,意外損失責任。
0755-2964-0159深圳市科佳膠粘材料有限公司版權所有
地址：深圳市寶安區(qū)西鄉(xiāng)街道78區(qū)前進二路中糧錦云3號商務樓701、702、706室
咨詢電話：0755-2964-0159 傳真：0755-2966-7475
企業(yè)郵箱：Kejiasz@163.com備案號：【粵ICP備13010341號】百度統(tǒng)計
掃描關注我們
查看手機網站
