0755-2964-0159
KJ-6363F05-7是一款多用途丙烯酸膠（和樂泰8540的指標接近），該產品適用于各種電子組件的結構粘接，主要應用于便攜電子設備的金屬、塑料和剛性構件的結構粘接，具有極好的抗震及抗沖擊性。

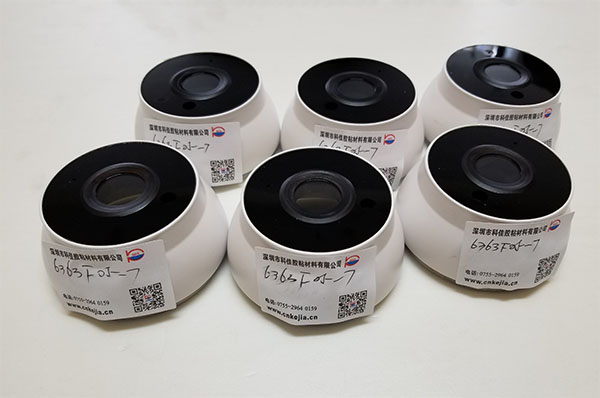

KJ-6363F05-7快速固化樹脂膠案例應用
參數(shù)
|
性質 |
A |
B |
|
顏色（目測） |
黃色膏狀 |
藍色膏狀 |
|
粘度（cps）（@20rpm，SNB-3） |
20,000-65,000 |
35,000-120,000 |
|
密度（g/cm3） |
0.96 |
1.15 |
|
混合體積比 |
10 |
1 |
|
混合質量比 |
8.35 |
1 |
|
混合后顏色（目測） |
綠色 |
|
|
混合后粘度（cps）（@20rpm，SNB-3 |
38,000-115,000 |
|
|
開放時間@25℃ |
5-15 分鐘 |
|
|
操作時間@25℃ |
5-15分鐘 |
|
性能：
|
剪切強度（鋁） |
≥20MPa |
|
T剝離強度 |
≥10KN/m |
|
Tg |
80℃ |
粘接特性：
|
剪切強度（IXEF） |
13.0 MPa |
|
交叉搭接拉拔強度（IXEF） |
3.5 MPa |
|
剪切強度（鋁） |
20 MPa |
固化條件：80℃20min，室溫放置24h
基材粘接面，應潔凈干燥，表面無涂層、氧化膜、油污、灰塵、脫模劑等污染物。特殊基材處理方法詳見表面處理。 建議以60℃（層間溫度）/60s作為金屬與塑料粘接的測試參數(shù)。
|
施膠氣壓 |
0.3-0.5 MPa |
|
固化加壓 |
5-6 KG |
|
粘接基材表面溫度（施膠處） |
60-80 ℃ |
|
固化后存放條件-時間&溫度 |
2 hours @25℃ |
低溫拿出回溫@25℃
|
50ml膠管 |
30 min |
|
490ml膠管 |
120min |
50ml包裝
將雙組份膠管裝在膠槍上，打開頂蓋。通過擠出少量膠體拉平兩個活塞，確保均勻流淌。必要時可清理管口，然后安裝靜態(tài)混合頭。施膠于干凈的基材表面，配對工件。夾裝定位直到粘接牢固。膠粘劑在25℃下8-24h完全固化。未使用產品的儲存溫度為2-8℃。
多余膠樣可通過溶劑擦除，例如粘合完成的工件及粘接膠線的溢膠可利用異丙醇擦除。
注：使用溶劑時，應移除火源，遵守產品的注意事項和使用說明。
只需最小限度的表面處理即可粘結金屬、塑料等諸多基材。但是，為達到最好的粘接性能和耐候性，所有粘接基材應潔凈、干燥，表面無涂層、氧化膜、油污、灰塵、脫模劑等污染物。表面處理的程度取決于客戶對粘接強度及耐候性的要求。以下處理方法僅作為常用材料表面處理的建議：
不銹鋼和鋁 ：
1、 用丙酮或異丙醇等無油溶劑擦拭表面灰塵。
2、 噴砂或用干凈的細砂紙打磨（180目或更細）。
3、 再用溶劑擦拭掉碎屑。
注意：鋁材可能會被酸類物質腐蝕，請遵守產品的注意事項和使用說明。
塑料/橡膠
1、 用異丙醇擦拭基材表面。
2、 用細砂紙打磨（180目或更細）。
3、 再用溶劑擦拭掉碎屑。
玻璃
1、用丙酮擦拭基材表面。
2、 在玻璃表面涂一層薄的（ 2.5 μm以下）金屬底涂劑，并在25℃下放置至少30 min，以達到最大粘接強度。
3、 再用異丙醇擦拭除去殘留物。
注意：使用溶劑時，應移除火源，遵守產品的注意事項和使用說明。
為延長保質期，膠管包裝及散裝產品應存放于2-8℃
2、存放在建議溫度2-8℃下的未開封產品，其保質期為6個月。存放于8-25℃下，保質期為3個月。
1、為延長保質期，膠管包裝及散裝產品應存放于2-8℃
2、存放在建議溫度2-8℃下的未開封產品，其保質期為6個月。存放于8-25℃下，保質期為3個月。
注意事項：
1、大批量膠水混合會產生快速固化及高溫。
2、工業(yè)用物料，遠離兒童，防止食用。膠液粘污到皮膚，可用溫熱水和肥皂及時清洗或用無水乙醇，丙酮等有機溶劑清洗
聲明：本說明書僅供參考，不構成保證聲明，不能視為技術性指標，客戶須自行測試是否合適其特定要求及需要?？萍涯z粘材料有限公司保留更改此單張內容而不作另行通知的權利.科佳公司不承擔特定情況下使用科佳產品出現(xiàn)的問題, 不承擔任何直接,間接,意外損失責任。
0755-2964-0159深圳市科佳膠粘材料有限公司版權所有
地址：深圳市寶安區(qū)西鄉(xiāng)街道78區(qū)前進二路中糧錦云3號商務樓701、702、706室
咨詢電話：0755-2964-0159 傳真：0755-2966-7475
企業(yè)郵箱：Kejiasz@163.com備案號：【粵ICP備13010341號】百度統(tǒng)計
掃描關注我們
查看手機網站
