歡迎來(lái)到
硅膠膠水_硅膠處理劑_AB膠_UV膠_科佳膠粘材料公司網(wǎng)站
收藏科佳在線(xiàn)留言網(wǎng)站地圖
熱門(mén)關(guān)鍵詞：
0755-2964-0159
1、本產(chǎn)品混合后具有良好的操作性。
2、本產(chǎn)品具有異種基材的結(jié)構(gòu)等級(jí)接著能力。
3、本產(chǎn)品專(zhuān)業(yè)解決熱可塑聚烯煙彈性體的結(jié)構(gòu)接著方案。
4、本產(chǎn)品對(duì)于困難接著基材不需要任何表面的前處理程序。
5、本產(chǎn)品零溶劑配方，低氣味特性，完全符合環(huán)保需求
6、本產(chǎn)品具有優(yōu)良耐化性/耐水性。
|
|
A
|
B
|
|
外觀(guān)
|
液體
|
液體
|
|
顔色
|
淡灰色
|
淡黃色
|
|
黏度25℃,cps
|
3000～5
0,000 |
40,000～6
0,000 |
|
搖變指數(shù)，Ti
|
3.7～4.5
|
≥3.5
|
|
比重
|
1.06～1.25
|
1.02～1.12
|
硬化條件
|
混合比例(A:B)重量比
|
1:1
|
|
混合比例(A:B)體積比
|
1:1
|
|
可使用時(shí)間,25～33℃,0.5g,min
|
15～20
|
|
初始強(qiáng)度時(shí)間,25～33℃,hr
|
6～8
|
|
完全硬化時(shí)間,25～33℃,hr
|
36～48
|
1、本產(chǎn)品使用時(shí),先將A 與 B混合的前段膠舍棄,再將產(chǎn)品(AB 混膠后)涂布于基材上，以達(dá)到最佳接著效果。
2、樹(shù)脂所接著的表面應(yīng)該干凈清潔。建議先用一般有機(jī)溶劑擦拭表面，防止灰塵、油質(zhì)和脫膜劑影響樹(shù)脂的接著效用。
3、以重量比1:1的比例充分混合后再使用。
4、混合后需要在可使用時(shí)問(wèn)內(nèi)進(jìn)行貼合。
5、將本產(chǎn)品均勻的涂布在待接著的表面上， 以獲得最大的接著強(qiáng)度。
6、使用雙液型膠管膠槍來(lái)混合本產(chǎn)品時(shí),用膠槍使用。
|
玻璃轉(zhuǎn)移溫度(MDSC),℃ |
30 |
|
熱膨服系數(shù)( |
123 |
|
熱膨脹系數(shù)(>Tg).μm/m/℃ |
176 |
|
比重 |
1.20 |
|
硬度(Durometer),Shore D |
60 |
|
接著強(qiáng)度，PP+PP,kgf/cm2 |
50 |
|
接著強(qiáng)度，HDPE+HDPE,kgf/cm2 |
63 |
|
接著強(qiáng)度，HDPE+HDPE,70℃*168hr,kgf/cm2 |
56 |
|
接著強(qiáng)度，HDPE+HDPE,70℃水*168hr,kgf/cm2 |
55 |
|
低溫接著強(qiáng)度HDPE+HDPE,-30℃,kgf/cm2 |
47 |
|
常溫接著強(qiáng)度HDPE+HDPE,25℃,kgf/cm2 |
63 |
|
高溫接著強(qiáng)度HDPE+HDPE,50℃,kgf/cm2 |
42 |
|
高溫接著強(qiáng)度HDPE+HDPE,70℃,kgf/cm2 |
30 |
|
高溫接著強(qiáng)度HDPE+HDPE,85℃,kgf/cm2 |
18 |
|
接著強(qiáng)度，PE+PE,kgf/cm2 |
51 |
|
接著強(qiáng)度，UHMWPE+UHMWPE,kgf/cm2 |
34 |
|
接著強(qiáng)度，LDPE+LDPE,kgf/cm2 |
25 |
|
接著強(qiáng)度，ABS+ABS,kgf/cm2 |
121 |
|
接著強(qiáng)度，PC+PC,kgf/cm2 |
123 |
|
接著強(qiáng)度，PMMA+PMMA,kgf/cm2 |
102 |
|
接著強(qiáng)度，PVC+PVC,kgf/cm2 |
140 |
|
接著強(qiáng)度，FRP+FRP,kgf/cm2 |
164 |
|
接著強(qiáng)度，PS+PS,kgf/cm2 |
52 |
|
接著強(qiáng)度，Glass+Glass,kgf/cm2 |
42 |
|
接著強(qiáng)度，TPO+TPO,kgf/cm2 |
51 |
|
重量損失率@100℃,% |
<0.5 |
|
重量損失率@150℃,% |
<0.5 |
|
重量損失率@200℃,% |
1.3 |
|
重量損失率@250℃,% |
3.4 |
|
重量損失率@300℃,% |
8.9 |
|
熱裂解溫度5wt%(TGA 10℃/min),℃ |
228 |
|
熱傳導(dǎo)系數(shù),W/mK |
0.25 |
|
熱阻抗系數(shù)，m2K/W |
0.006 |
|
體積電阻，ohm-cm |
4.3*1013 |
|
表面電阻，ohm |
4.2*1012 |
|
介電常數(shù) /介電損耗，100Hz |
4.6/0.03 |
|
介電常數(shù)/介電損耗，10KHz |
4.4/0.02 |
|
介電常數(shù)/介電損耗，1MHz |
4.2/0.02 |
|
介電強(qiáng)度，KV/mm |
16 |
|
建議耐溫范圍,℃ |
-4～100 |
*試片硬化條件：室溫 (25～33℃)
耐化學(xué)性測(cè)試
|
片材 |
PP vs PP 對(duì)貼 |
|
試片尺寸 |
2.5cm*5cm |
|
上膠貼合尺寸 |
2.5cm*1.2cm |
|
固化條件 |
48hr @25℃*50%RH |
|
耐各種化學(xué)溶液測(cè)試時(shí)間 |
14天 |
|
初始測(cè)試剪力強(qiáng)度，kgf/cm2 |
47 |
|
常溫水浸泡， 14天，kgf/cm2 |
47 |
|
熱水70℃,14天 ，kgf/cm2 |
36 |
|
5%常溫鹽水浸泡， 14天 ，kgf/cm2 |
46 |
|
5%熱鹽水
70℃浸泡，14天 ，kgf/cm2
|
37 |
|
10%氫氧化鈉， 14天 ，kgf/cm2 |
43 |
|
16%氯化氫， 14天 ，kgf/cm2 |
47 |
|
常溫25℃IPA 異丙醇，14天 ，kgf/cm2 |
40 |
|
環(huán)保冷媒，14天 ，kgf/cm2 |
46 |
|
甲苯，14天，kgf/cm2 |
0 |
|
MEK丁酮，14天 ，kgf/cm2 |
6.7 |

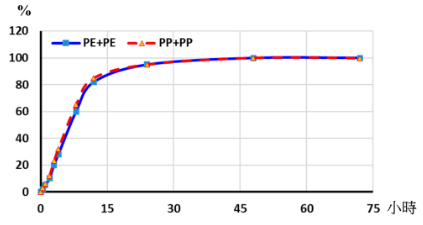

膠材室溫下反應(yīng)固化率，%
本產(chǎn)品應(yīng)存放在陰涼的處所，避免與陽(yáng)光或是紫外光接觸。操作者最好能夠在使用完畢后迅速蓋上蓋子。開(kāi)封后 ,請(qǐng)保持開(kāi)口清潔以及杜絕任何 酸堿物質(zhì)的接觸。在未開(kāi)封前存放于冷藏 (2 ～13℃), 本產(chǎn)品保存期限6個(gè)月。
本產(chǎn)品不含致癌物質(zhì)，但表面接觸可能會(huì)導(dǎo)致暫時(shí)性的皮膚泛紅， 應(yīng)以肥皂水將受污染的區(qū)域清洗干凈。吞服本產(chǎn)品對(duì)人體仍有毒性， 一旦誤食要馬上實(shí)施催吐與送醫(yī)診治。使用者若不小心沾到眼睛時(shí) ,要立即以大量清水沖洗眼睛至少15分鐘以上再送醫(yī)診治。進(jìn)一步的注意事項(xiàng)請(qǐng)?jiān)斠?jiàn)安全資料表。
本說(shuō)明書(shū)僅供參考，不構(gòu)成保證聲明，不能視為技術(shù)性指標(biāo)，客戶(hù)須自行測(cè)試是否合適其特定要求及需要?？萍涯z粘材料公司保留更改此單張內(nèi)容而不作另行通知的權(quán)利，本公司不承擔(dān)特定情況下使用科佳產(chǎn)品出現(xiàn)的問(wèn)題，不承擔(dān)任何直接，間接，意外損失責(zé)任。
0755-2964-0159深圳市科佳膠粘材料有限公司版權(quán)所有
地址：深圳市寶安區(qū)西鄉(xiāng)街道78區(qū)前進(jìn)二路中糧錦云3號(hào)商務(wù)樓701、702、706室
咨詢(xún)電話(huà)：0755-2964-0159 傳真：0755-2966-7475
企業(yè)郵箱：Kejiasz@163.com備案號(hào)：【粵ICP備13010341號(hào)】百度統(tǒng)計(jì)
掃描關(guān)注我們
查看手機(jī)網(wǎng)站400電話(huà)
掃一掃
